地下管线埋深地质雷达探测案例

1 概况

1.1 项目概况

本次为该项目南侧部分管线埋深探测，为后期场地施工提供基础资料。

1.2 检测场地情况

本次检测为场地南侧5处管线埋深检测，每处检测面积约为10×2m2，场地表面为杂填土，未平整。本次采用地质雷达探测方式对地下管线进行探测。

2 检测目的及依据

2.1 检测目的

    受相关单位委托，中质华兴（北京）技术检测有限责任公司对项目场地南侧指定范围内的地下管线进行探测，旨在检测该处的地下管线埋设情况，为后期场地施工奠定基础。

2.2检测设备

本次检测采用美国GSSI SIR-3000探地雷， SIR-3000探地雷达技术参数如下：

1. 单通道实时数字采集处理器探地雷达，操作平台为Windows CE。

2. 主机可适配所有高中低频雷达天线，频率范围从16MHz到2.2GHz。

3. 存储器：1G内存。可插标准CF闪烁内存卡。

4. 显示器：强光8.4”TFT 800X600分辨率，64K彩显。

5. 显示模式：线扫描、示波器式。

6. 显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式中可使用256种色源来表示信号的幅度和极性。

7. 数据格式：RADAN (dzt)

8. 扫描速率：zei高可达300线/秒。

9. 样点字节：8位或16位。

10.扫描样点数：256/512/1024/2048/4096/8192

11.操作模式：须具备连续测量、测量轮、点测三种模式可选。

12.测量范围：0～8000ns自选；

13.增益：手动或自动。1～5节点(-20～+800dB可调)。

14.滤波器：垂直滤波器－有限、无限低通和高通可调。

水平滤波器－叠加、背景去除。

15.动态范围：120dB。

16.尺寸：315 x 220 x 105mm左右，重量：4.1kg。

17.电源：要求电池内置，外接电源10.8VDC，15VDC

18.具有位置自动伺服系统，便于信号的准确接收。

19.迭加：2～32768个扫描。

2.3检测依据

本路根据委托方要求，现场检测及评估评定主要依据以下规范、规程：

《城市工程地球物理探测标准》（CJJ/T 7-2017）；

《城市道路与管线地下病害探测及评价技术规范》（DB11/T 1399-2017）；

该工程相关资料及其它相关的国家规范、规程及标准。

2.4检测范围

本次根据委托方要求，对项目场地南侧5处位置管线埋深情况进行探测，每处检测面积为约为10×2m2。

3 检测原理和方法

3.1 检测原理

本次检测采用地质雷达扫描方式进行。地质雷达是采用频率介于10～2000MHz的宽频脉冲电磁波来确定工程结构或构件介质分布的一种电磁方法。雷达天线由接收、发射两部分组成，发射天线向被测体发射电磁波，接收天线接收经介质内部界面的反射波。电磁波在介质中传播时，其路径、电磁场强度与波形将随所通过介质的电性质和几何形态而变化，根据反射波的旅行时间、幅度与波形资料，推断工程介质的结构和分布。

3.2 雷达测线布设

4 雷达探测结果

4.1 检测结果

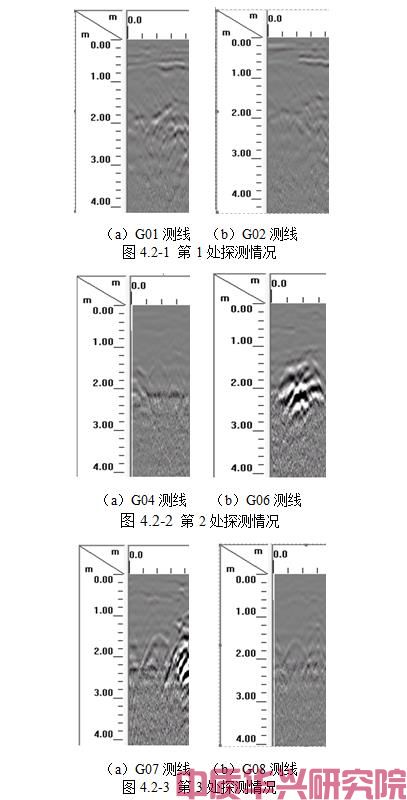

本次探测有效深度为0~4m。对雷达图谱进行数据处理和解释。

5 检测结论及处理建议

本次雷达探测有效深度为0~4m，检测范围内第1处管线埋深约为1.8m、第2处管线埋深约为1.7m、第3处管线埋深约为1.6m、第4处管线埋深约为1.6m、第5处管线埋深约为1.9m。
